KJDT系列吊掛空氣處理機組，采用KE JIA新研制開發的新型鋁合金無框架面板結構箱體，機組主要由過濾器、熱交換器、風機、電機等部分組成，可滿足多種余壓、多種冷熱量、多種出風形式的要求，機組結構緊湊，重量輕，制冷制熱性能優越。機組運行穩定，噪音低，整體性能卓越，可廣泛應用于賓館、商場、辦公樓、體育場館、地鐵等需要對空氣進行處理的場合。
KJDT系列遠程射流空氣處理機組是KE JIA為滿足用戶需要而開發的新型空氣處理機組。該機組采用國內外先進技術和制造工藝，具有射程遠、噪音低、無風管遠距離送風、節能等特點，可廣泛應用于大空間建筑工程的各個領域，特別是體育館、展覽館、大型超市、廠房車間、候車（機）廳等。
二、機組型號說明
型號示例：
KJDT—060D4L—1.5F

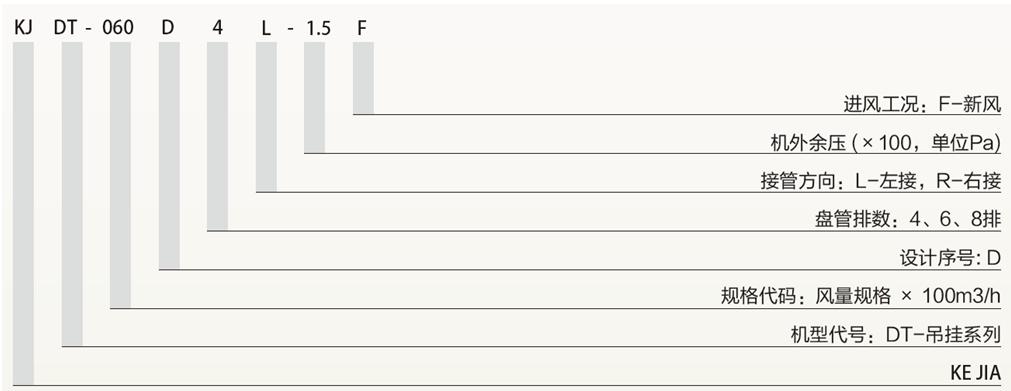

表示KJDT系列吊掛式空氣處理機組，D系列，機組風量為6000m3/h，4排管表冷器，機外余壓為150Pa，標準新風工況，機組接管方向為左接。
三、機組左右式判斷
面對盤管進風側﹐盤管進出水管位于左側的為左接管﹐盤管進出水管位于右側的為右接管。

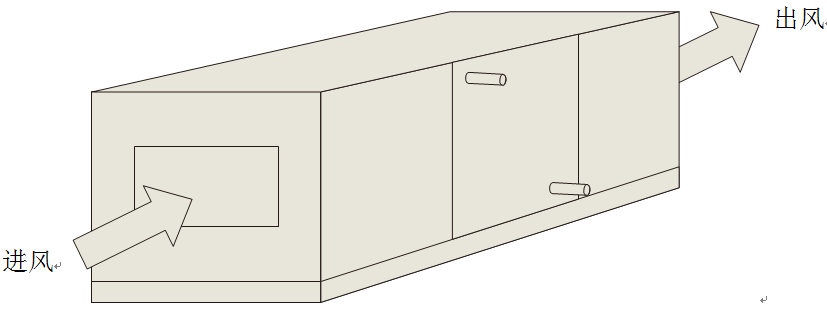

下圖機組為右接管。
四、機組特點
箱體
機組箱體采用鋁合金邊框及無冷橋概念設計，雙層面板通過特制鋁合金邊框發泡而成，箱體內表面光滑平整，不易積灰滋菌，有利于提高處理空氣的品質，適用于具有凈化要求的使用場合。
面板
面板采用無冷橋設計，雙層三明治夾心結構，標準配置雙面彩鋼板（內、外層鋼板均為彩鋼板）。發泡面板厚度達25mm，可有效防止冷量傳遞。面板內部采用聚氨脂發泡材料，發泡密度為48kg/m3。
密封性
面板與面板直接拼裝，面板接觸處采用雙層密封材料進行密封，密封材料良好的彈性和雙層密封設計可確保箱體無論在正壓或負壓條件下均具有良好的密封效果。
換熱器
表冷盤管采用無縫紫銅管及純鋁翅片經12MPa水壓脹管使銅管與翅片緊密結合而成，確保最小的接觸熱阻以發揮最大的傳熱效率。
盤管標準備有4排、6排、8排可供選擇，鋁翅片標準為2.5mm，亦可提供其他片距規格。
KE JIA擁有獨立開發的專業盤管電腦選型軟件，盤管電腦選型計算程式可根據客戶不同需求工況對盤管的排數、片距、回路數等參數進行最優化設計，以確保滿足實際使用需求。
水盤
表冷盤管下設有水盤，采用干式設計，保證冷凝水順利排放。水盤外部敷有PE保溫以阻止冷凝水生成。
過濾器
機組外部通風截面上最大限度地布置過濾器，有效降低過濾器的迎面風速，提高過濾器的使用壽命以降低運行費用。
風機

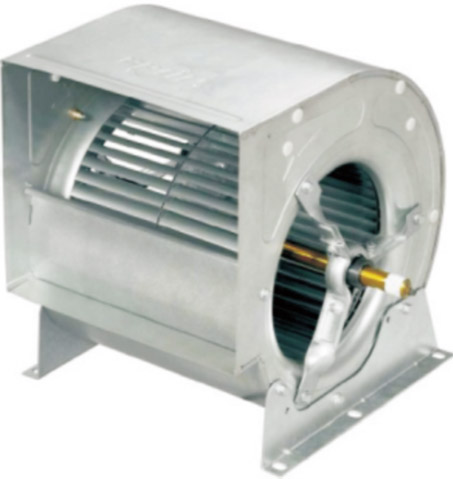

采用DIDW雙進風，雙寬距高效低噪離心風機，風機軸承選用名牌產品，具備自調心及自鎖緊功能。風機動平衡精度達到G4.0，大幅延長軸承的使用壽命。
風機選型軟件可依據實際運行條件選擇高效率風機，確保風機在高效節能的“工況”點下運行。風機整組置于減震支架上并通過高強度阻燃型撓性接頭與箱體連接。
風機傳動
標準采用V型皮帶傳動結構，并使用Taper Lock緊箍襯套的皮帶輪及進口窄V帶，窄V帶的寬斜面結構使其比普通V帶具有更高的傳動效率和使用壽命。
電機
采用三相鼠籠式交流電機，IP54防護等級，F級絕緣。電機置于風機段內部，并與風機通過專用防震墊共同置于減震支架上。電機底部設有調整裝置，可輕易調整皮帶松緊程度。
五、制冷性能參數表（DT吊掛系列）
4排管性能參數表
| 機組型號 KJDT | 額定風量 | 供冷量 | 供熱量 | 水流量 | 電機功率 | 機外余壓 | 機組重量 |
| m3/h | kW | kW | m3/h | kW | Pa | kg | |
| 015 | 1500 | 19.3 | 23.2 | 3.33 | 0.37 | 150 | 80 |
| 020 | 2000 | 25.8 | 30.9 | 4.44 | 0.37 | 150 | 95 |
| 025 | 2500 | 32.2 | 38.7 | 5.56 | 0.55 | 150 | 100 |
| 030 | 3000 | 38.7 | 46.4 | 6.67 | 0.55 | 200 | 115 |
| 040 | 4000 | 51.6 | 61.9 | 8.89 | 1.1 | 250 | 125 |
| 050 | 5000 | 64.5 | 77.3 | 11.11 | 1.1 | 250 | 155 |
| 060 | 6000 | 77.3 | 92.8 | 13.33 | 1.5 | 250 | 167 |
| 070 | 7000 | 90.2 | 108.3 | 15.56 | 1.5 | 250 | 191 |
| 080 | 8000 | 103.1 | 123.7 | 17.78 | 2.2 | 300 | 260 |
| 090 | 9000 | 116.0 | 139.2 | 20.00 | 2.2 | 300 | 295 |
| 100 | 10000 | 128.9 | 154.7 | 22.22 | 3 | 300 | 315 |
| 120 | 12000 | 154.7 | 185.6 | 26.67 | 4 | 350 | 325 |
| 150 | 15000 | 191.3 | 229.5 | 32.97 | 4 | 350 | 383 |
備注：
1、新風工況：制冷進水溫度7℃，出水溫度12℃；進風干球溫度35℃，濕球溫度28℃；制熱進水溫度60℃；進風干球溫度7℃；
2、機組機外余壓有變化時，請查詢“機外余壓與功率對照表”；
3、以上參數僅供參考，若進風工況、進出水溫度等參數變化導致冷熱量不同，具體數據請與KE JIA聯系。
6排管性能參數表
| 機組型號 KJDT | 額定風量 | 供冷量 | 供熱量 | 水流量 | 電機功率 | 機外余壓 | 機組重量 |
| m3/h | kW | kW | m3/h | kW | Pa | kg | |
| 015 | 1500 | 24.8 | 28.5 | 4.28 | 0.37 | 150 | 86 |
| 020 | 2000 | 33.1 | 38.0 | 5.70 | 0.55 | 150 | 105 |
| 025 | 2500 | 41.3 | 47.5 | 7.13 | 0.75 | 150 | 110 |
| 030 | 3000 | 49.6 | 57.0 | 8.55 | 0.75 | 200 | 146 |
| 040 | 4000 | 66.1 | 76.0 | 11.40 | 1.1 | 250 | 155 |
| 050 | 5000 | 82.7 | 95.0 | 14.25 | 1.5 | 250 | 185 |
| 060 | 6000 | 99.2 | 114.1 | 17.10 | 1.5 | 250 | 208 |
| 070 | 7000 | 115.7 | 133.1 | 19.95 | 1.5 | 250 | 251 |
| 080 | 8000 | 132.2 | 152.1 | 22.80 | 2.2 | 300 | 300 |
| 090 | 9000 | 148.8 | 171.1 | 25.65 | 2.2 | 300 | 330 |
| 100 | 10000 | 165.3 | 190.1 | 28.50 | 3 | 300 | 345 |
| 120 | 12000 | 198.4 | 228.1 | 34.20 | 4 | 350 | 351 |
| 150 | 15000 | 248.0 | 285.1 | 42.75 | 4 | 350 | 413 |
備注：
1、新風工況：制冷進水溫度7℃，出水溫度12℃；進風干球溫度35℃，濕球溫度28℃；制熱進水溫度60℃；進風干球溫度7℃；
2、機組機外余壓有變化時，請查詢“機外余壓與功率對照表”；
3、以上參數僅供參考，若進風工況、進出水溫度等參數變化導致冷熱量不同，具體數據請與KE JIA聯系。
8排管性能參數表
| 機組型號 KJDT | 額定風量 | 供冷量 | 供熱量 | 水流量 | 電機功率 | 機外余壓 | 機組重量 |
| m3/h | kW | kW | m3/h | kW | Pa | kg | |
| 015 | 1500 | 28.1 | 32.3 | 4.85 | 0.37 | 150 | 136 |
| 020 | 2000 | 37.5 | 43.1 | 6.47 | 0.55 | 150 | 145 |
| 025 | 2500 | 46.9 | 53.9 | 8.08 | 0.75 | 150 | 156 |
| 030 | 3000 | 56.3 | 64.7 | 9.70 | 0.75 | 200 | 175 |
| 040 | 4000 | 75.0 | 86.3 | 12.93 | 1.1 | 250 | 185 |
| 050 | 5000 | 93.8 | 107.8 | 16.16 | 1.5 | 250 | 225 |
| 060 | 6000 | 112.5 | 129.4 | 19.40 | 2.2 | 250 | 237 |
| 070 | 7000 | 131.3 | 150.9 | 22.63 | 2.2 | 250 | 293 |
| 080 | 8000 | 150.0 | 172.5 | 25.86 | 2.2 | 300 | 335 |
| 090 | 9000 | 168.8 | 194.1 | 29.09 | 3 | 300 | 365 |
| 100 | 10000 | 187.5 | 215.6 | 32.33 | 3 | 300 | 375 |
| 120 | 12000 | 225.0 | 258.8 | 38.79 | 4 | 350 | 393 |
| 150 | 15000 | 281.3 | 323.4 | 48.49 | 5.5 | 350 | 425 |
備注：
1、新風工況：制冷進水溫度7℃，出水溫度12℃；進風干球溫度35℃，濕球溫度28℃；制熱進水溫度60℃；進風干球溫度7℃；
2、機組機外余壓有變化時，請查詢“機外余壓與功率對照表”；
3、以上參數僅供參考，若進風工況、進出水溫度等參數變化導致冷熱量不同，具體數據請與KE JIA聯系。
六、機外余壓與功率對照表
| 機組型號 KJDT | 額定風量（m3/h） | 表冷器排數 | 機外余壓（Pa） | ||||||||
| 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | |||
| 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |||
| 015 | 1500 | 4 | 0.25 | 0.37 | 0.37 | 0.37 | 0.55 | - | - | - | - |
| 6 | 0.37 | 0.37 | 0.37 | 0.55 | 0.55 | - | - | - | - | ||
| 8 | 0.37 | 0.37 | 0.55 | 0.55 | 0.75 | - | - | - | - | ||
| 020 | 2000 | 4 | 0.37 | 0.37 | 0.55 | 0.55 | 0.55 | - | - | - | - |
| 6 | 0.37 | 0.55 | 0.55 | 0.55 | 0.75 | - | - | - | - | ||
| 8 | 0.55 | 0.55 | 0.55 | 0.75 | 0.75 | - | - | - | - | ||
| 025 | 2500 | 4 | 0.55 | 0.55 | 0.75 | 0.75 | 0.75 | - | - | - | - |
| 6 | 0.55 | 0.75 | 0.75 | 0.75 | 1.1 | - | - | - | - | ||
| 8 | 0.75 | 0.75 | 0.75 | 1.1 | 1.1 | - | - | - | - | ||
| 030 | 3000 | 4 | 0.55 | 0.55 | 0.55 | 0.75 | 0.75 | 0.75 | 1.1 | 1.1 | 1.1 |
| 6 | 0.55 | 0.55 | 0.75 | 0.75 | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | ||
| 8 | 0.55 | 0.75 | 0.75 | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | ||
| 040 | 4000 | 4 | 0.75 | 0.75 | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 |
| 6 | 0.75 | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | ||
| 8 | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 2.2 | ||
| 050 | 5000 | 4 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 |
| 6 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | ||
| 8 | 1.1 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | ||
| 060 | 6000 | 4 | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 |
| 6 | 1.1 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | ||
| 8 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 3 | ||
| 機組型號 KJDT | 額定風量（m3/h） | 表冷器排數 | 機外余壓（Pa） | ||||||||
| 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | |||
| 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |||
| 070 | 7000 | 4 | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 |
| 6 | 1.1 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | ||
| 8 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 3 | ||
| 080 | 8000 | 4 | 1.1 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 3 | 3 |
| 6 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 3 | 3 | 3 | ||
| 8 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 3 | 3 | 3 | 3 | ||
| 090 | 9000 | 4 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 3 | 3 | 3 |
| 6 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 3 | 3 | 3 | 3 | ||
| 8 | 2.2 | 2.2 | 2.2 | 2.2 | 3 | 3 | 3 | 3 | 4 | ||
| 100 | 10000 | 4 | 2.2 | 2.2 | 2.2 | 2.2 | 3 | 3 | 3 | 3 | 3 |
| 6 | 2.2 | 2.2 | 2.2 | 3 | 3 | 3 | 3 | 3 | 4 | ||
| 8 | 2.2 | 2.2 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | ||
| 120 | 12000 | 4 | 2.2 | 2.2 | 3 | 3 | 3 | 4 | 4 | 4 | 5.5 |
| 6 | 2.2 | 3 | 3 | 3 | 4 | 4 | 4 | 5.5 | 5.5 | ||
| 8 | 3 | 3 | 3 | 4 | 4 | 4 | 5.5 | 5.5 | 5.5 | ||
| 150 | 15000 | 4 | - | 3 | 3 | 3 | 4 | 4 | 4 | 5.5 | 5.5 |
| 6 | - | 3 | 3 | 4 | 4 | 4 | 5.5 | 5.5 | 5.5 | ||
| 8 | - | 3 | 4 | 4 | 4 | 5.5 | 5.5 | 5.5 | 5.5 | ||
備注：
1、 表中數值為各型號機組在不同機外余壓下的電機功率值，單位為kW；
2、 機組選型時根據實際所需機外余壓相近對照標準余壓值；
3、 表中粗體字為性能參數表中對應額定功率下的電機功率值。
